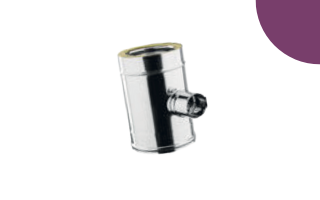

DOPPIA PARETE ISOLATA INOX AISI 316L

Esploso

Dichiarazione di Prestazione

028DOPNA20170509

IDENTIFICAZIONE DEL PRODOTTO
Mono 304–NA

NORMA EUROPEA ARMONIZZATA DI RIFERIMENTO
UNI EN 1856-1 : 2009

CERTIFICATI CONFORMITÀ
CE 0036 CPR 9404 063

DESCRIZIONE DEL PRODOTTO
Sistema camino a parete singola in acciaio inossidabile Aisi 304

DESIGNAZIONI
1) T450 N1 W Vm L20040 G50 installato senza guarnizione, isolato e installato in controcanna
2) T200 P1 W Vm L20040 O30 installato con guarnizione

NOTE

Per gli spessori di parete e per le distanze dai materiali combustibili vedere i punti relativi
La designazione 1 è valida per camino isolato con lana di roccia di densità minima pari a 90 kg/m³ e spessore di 25 mm, con conducibilità termica massima di 0,056 W/mK, inserito in controcanna non combustibile impermeabile, con stabilità meccanica conforme alla temperatura di funzionamento del sistema (conducibilità termica massima della controcanna pari a 58 W/mK)
Nel caso di installazione in ambiente interno, qualora la controcanna non sia necessaria, la distanza dichiarata dai materiali combustibili va misurata a partire dalla parte esterna dell’isolante

DIAMETRI DI GAMMA (mm)
NA: 80-100-120-130-140-150-160-180-200-230-250-300-350-400

UTILIZZO DEL PRODOTTO
Idoneo alla realizzazione di impianti di evacuazione/estrazione aria e vapori, al servizio di cappe cucina, forni, impianti di ventilazione, ad uso domestico, civile ed industriale.

CARATTERISTICHE ESSENZIALI
Prestazioni secondo Norma UNI EN 1856-1 : 2009

PRESTAZIONE TERMICA IN CONDIZIONI DI ESERCIZIO
Designazione 1 – T450 – Funzionamento con temperatura nominale di esercizio fino a 450 °C
Designazione 2 – T200 – Funzionamento con temperatura nominale di esercizio fino a 200 °C

TENUTA AI FUMI
Designazione 1 – N1 – Per funzionamento in depressione, con perdita massima consentita di 2 l/(s*m2) alla pressione di prova di 40 Pa
Designazione 2 – P1 – Per funzionamento con pressione di esercizio positive fino a 200 Pa con perdite massime di 0,006 l/(s*m2)

RESISTENZA ALLA PENETRAZIONE DELL’ACQUA, DELLA CONDENSA E ALLA DIFFUSIONE DEL VAPORE
Designazione 1–2 – W – Funzionamento ad umido e a secco

RESISTENZA ALLA CORROSIONE
Designazione 1–2 – Vm – Prodotto non testato a corrosione, idoneo all’evacuazione/estrazione di aria e vapori

RESISTENZA AL FUOCO DA FULIGGINE
Designazione 1 – G – Resistente al fuoco da fuliggine
Designazione 2 – O – Non resistente al fuoco da fuliggine

RESISTENZA AL FUOCO E DISTANZA IN mm DAI MATERIALI COMBUSTIBILI

	Diametri	80	100	120	130	140	150	160	180	200	230	250	300	350	400
Designazione 1	Si	50	50	50	50	50	50	50	50	50	50	50	50	75	75
Designazione 2	No	30	30	30	30	30	30	30	30	30	30	30	30	45	45

N.B. Distanze misurate dalla parete esterna del camino e valide per camino ventilato su tutta la lunghezza

RESISTENZA AL GELO E DISGELO
Designazione 1-2 – Sì

RESISTENZA AL FLUSSO DI ELEMENTI LINEARI, COMPONENTI E TERMINALI
Designazione 1–2 – Rugosità media degli elementi lineari 1mm; coefficienti di resistenza di componenti quali curve allacciamenti terminali secondo UNI EN 13384-1

RESISTENZA TERMICA (M²K/W)
Designazione 1–2 – 0

RESISTENZA A TRAZIONE E COMPRESSIONE
Designazione 1–2 – Vedere Caratteristiche meccaniche, Tabelle dei carichi

COMPONENTI SOTTOPOSTI A CARICO DEL VENTO INSTALLAZIONE NON VERTICALE
Designazione 1–2 – Vedere Caratteristiche meccaniche, Tabelle dei carichi
