DOPPIA PARETE ISOLATA ARIA

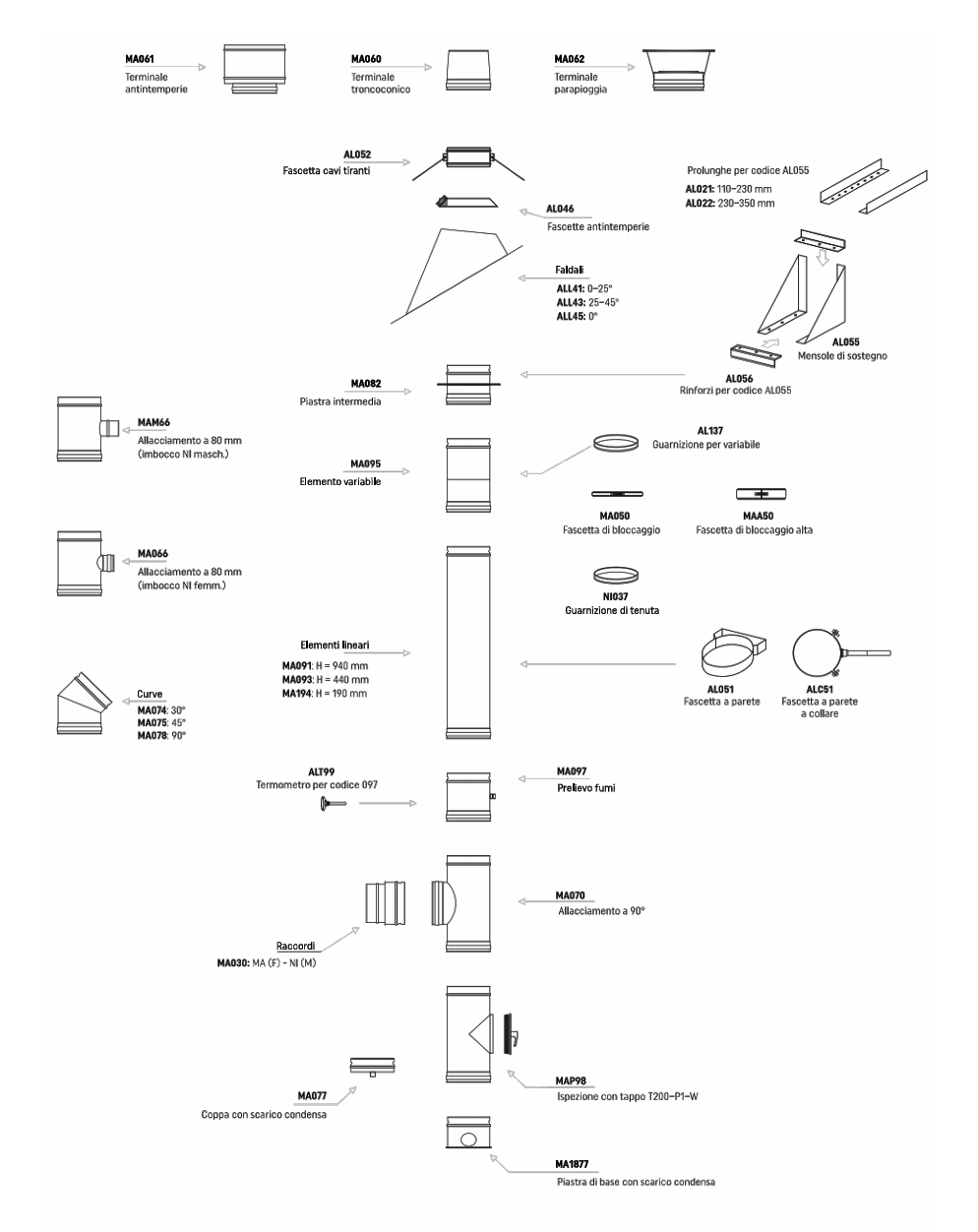

Esploso

Dichiarazione di Prestazione

27DOPMA20160130

IDENTIFICAZIONE DEL PRODOTTO
Mitico Air-MA
Mitico Air Martellinato-MAV

NORMA EUROPEA ARMONIZZATA DI RIFERIMENTO
UNI EN 1856-1:2009

CERTIFICATI CONFORMITÀ
CE 0036 CPR 9404 064 Revision 01

DESCRIZIONE DEL PRODOTTO
Sistema camino doppia parete coibentato con intercapedine d’aria statica, con parete esterna in acciaio inox o verniciata con finitura martellinata (color rame).

DESIGNAZIONI
1) T600 N1 W V2 L50040 G50 installato senza guarnizione, isolato e installato in controcanna
2) T200 P1 W V2 L50040 O30 installato con guarnizione

DIAMETRI DI GAMMA (mm)
Mitico Air MA: 80-100-130-150-180-200-250
Mitico Air Martellinato MAV: 80-100-130-150-180-200-250

UTILIZZO DEL PRODOTTO
Sistema camino per la realizzazione di impianti domestici e civili di evacuzione fumi al servizio di caldaie a gas di tipo C a camera stagna e a condensazione, caldaie a gasolio, pressurizzate e a condensazione. È il prodotto ideale per realizzare canne fumarie collettive al servizio di caldaie a gas di tipo C a camera stagna, anche funzionanti in pressione. Può essere utilizzato anche per l’evacuazione dei fumi di impianti a biomassa quali legna e pellet.

CARATTERISTICHE ESSENZIALI
Prestazioni secondo Norma UNI EN 1856-1: 2009

PRESTAZIONE TERMICA IN CONDIZIONI DI ESERCIZIO
Designazione 1 – T600 – Funzionamento con temperatura nominale di esercizio fino a 600 °C
Designazione 2 – T200 – Funzionamento con temperatura nominale di esercizio fino a 200 °C

TENUTA AI FUMI
Designazione 1 – N1 – Per funzionamento in depressione, con perdita massima consentita di 2 l/(s*m2) alla pressione di prova di 40 Pa
Designazione 2 – P1 – Per funzionamento con pressione di esercizio positive fino a 200 Pa con perdite massime di 0,006 l/(s*m2)

RESISTENZA ALLA PENETRAZIONE DELL’ACQUA, DELLA CONDENSA E ALLA DIFFUSIONE DEL VAPORE
Designazione 1–2 – W – Funzionamento ad umido e a secco

RESISTENZA ALLA CORROSIONE
Designazione 1–2 – V2 – Resistente all’azione corrosiva dei prodotti della combustione di combustibili gassosi.

RESISTENZA AL FUOCO DA FULIGGINE
Designazione 1 – G – Resistente al fuoco da fuliggine
Designazione 2 – O – Non resistente al fuoco da fuliggine

RESISTENZA AL FUOCO E DISTANZA IN mm DAI MATERIALI COMBUSTIBILI

	Diametri	80	100	130	150	180
Designazione 1	NO	150	150	150	150	150
Designazione 2	NO	10	10	10	10	10

N.B. Distanze misurate dalla parete esterna del camino e valide per camino ventilato su tutta la lunghezza

RESISTENZA TERMICA

	Diametri	80	100	130	150	180	200	250
Designazione 1 - 2	m2K/W a 70°C	0,18	0,18	0,18	0,19	0,19	0,19	0,19

RESISTENZA AL GELO E DISGELO
Designazione 1-2 – Sì

RESISTENZA AL FLUSSO DI ELEMENTI LINEARI, COMPONENTI E TERMINALI
Designazione 1–2 – Rugosità media degli elementi lineari 1mm; coefficienti di resistenza di componenti quali curve allacciamenti terminali secondo UNI EN 13384-1

RESISTENZA A TRAZIONE E COMPRESSIONE
Designazione 1–2 – Vedere Caratteristiche meccaniche, Tabelle dei carichi

COMPONENTI SOTTOPOSTI A CARICO DEL VENTO
INSTALLAZIONE NON VERTICALE
Designazione 1–2 – Vedere Caratteristiche meccaniche, Tabelle dei carichi
